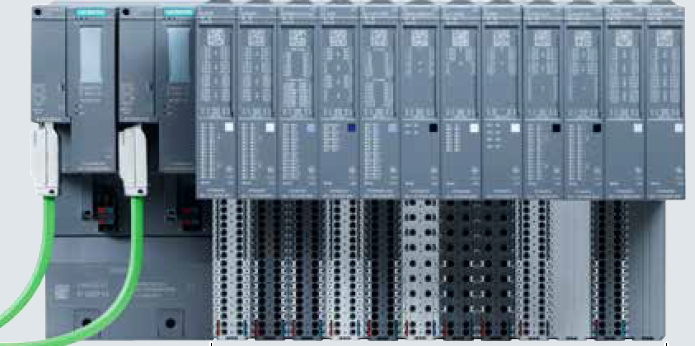

SIMATIC ET 200SP HA 的結構設計
易于使用
SIMATIC ET 200SP HA 極為簡單的安裝和組裝過程令人印象深
刻。全新端子排布局和插入式技術使接線工作無需借助任何
工具即可輕松完成。
機械組件和電子元件相互分開，因而在控制柜內進行安裝時
具有極高的靈活性，可使站點在沒有 I/O 模塊的情況下進行
預接線。插槽蓋可插在集成的端子排上，并可隨時更換。此
外，SIMATIC ET 200SP HA 的在線擴展功能使系統在靈活性和
設備可用性方面也更具優勢。
得益于可在 SIMATIC PCS 7 中實現無縫集成。過程庫（APL）
使 SIMATIC ET 200SP HA 可簡單快速地進行在線參數設置，并
可在 I/O 模塊的每個通道上選擇多達四個 HART 變量。
設備可用性高
工廠停車會大大損害業主的經濟效益。而冗余、靈活的控制
系統會顯著提高工廠的可用性。除了通過 PROFINET 冗余接
口連接 SIMATIC ET 200SP HA 外，還可對 I/O 模塊進行冗余設
置。
優點一覽
 高可用性
– PROFINET 接口采用冗余設計（S2 或 R1）
– 集成的冗余I/O端子排
– 具有在線熱插拔功能
– 可在運行期間進行擴展
 易于使用
– 采用統一接線方式的緊湊型模塊
– 所有24 V標準信號采用同一種端子排
– 使用插入式端子，接線無需借助工具
 結構緊湊
– 緊湊型設計，每個工作站可容納多達 56個I/O模塊
– 高密度模塊，一個寬僅 22.5 mm 的模塊可容納多達
32個通道
– 采用系統集成的電源總線背板
 可在 SIMATIC PCS 7 中實現無縫集成
 采用PROFINET通信標準
功能
 緊湊型 I/O 模塊
– 寬 22.5 mm 模塊上可容納多達 32 個通道
– 每個工作站可容納多達 56 個模塊
 適合現場使用
– 適用于危險區域（防爆危險區 Zone2-22）
– 工作溫度范圍廣泛（-40 ~ +70°C）
– 抗干擾能力增強，符合 NAMUR NE21 標準
– 所有組件有防腐涂層
– 可用于海拔 4000 米的環境
 模塊類型范圍廣泛
– 16 點 AI/8 點 AO HART，16 點 DI，16 點 DO
 采用標準化 I/O 端子排
– 適用于所有 24 V 信號 AI、AO、DI、DO
